Как установить водную трубу для очистителя роботов?

Переход на робот-пылесос и швабру премиум-класса, оснащенный полностью автоматизированной базовой станцией, — это невероятный апгрейд образа жизни. Он обещает избавить вас от ежедневной грязной работы по переноске канистр с тяжелой водой туда и обратно к раковине. Однако переход от автономного резервуара для воды к проводному водопроводному соединению сопряжен с совершенно новым набором технических проблем. Многие домовладельцы оказываются в порочном круге растерянности и беспокойства. Они беспокоятся о том, что случайно зальют кухонный шкаф, испортят водопроводные трубы в доме или создадут скрытые протечки труб за стеной ванной комнаты.

Это колебание вполне оправдано. В стандартных инструкциях часто замалчиваются важные аспекты сантехнических работ, такие как давление в водопроводе в жилых домах, петли обратной связи сифона и изгибы радиуса трубы с малым радиусом. Чтобы полностью автоматизировать циклы мытья полов без риска повреждения имущества, вы должны подойти к этой настройке с абсолютной технической точностью. В этом подробном руководстве по установке представлен профессиональный проект сантехники для вашей автоматизированной базовой станции. Вы узнаете, как выбрать идеальное место, безопасно настроить входы для чистой подачи и пути отвода серых сточных вод, а также поймете, почему беспроводной стержневой пылесос с высокой степенью всасывания остается необходимым сопутствующим инструментом для обслуживания вашей домашней системы уборки.

Быстрый ответ

Чтобы установить водопровод для робота-пылесоса, подсоедините латунный сантехнический Т-образный клапан диаметром 3/8 или 1/2 дюйма к линии холодной воды раковины и проложите полиэтиленовую трубку диаметром 1/4 дюйма к водозаборному отверстию базовой станции. Вставьте линию сточных вод в сливную трубу с физическим воздушным зазором, убедившись, что встроенный редукционный клапан снижает скорость на входе ниже 45 фунтов на квадратный дюйм.

Ключевые выводы

• Контроль управления давлением: вы должны установить встроенный редукционный клапан (PRV), если давление в вашей домашней линии превышает 50 фунтов на квадратный дюйм, чтобы предотвратить повреждение внутренних микросоленоидов базовой станции.

• Закон прямоугольного разреза: никогда не разрезайте полиэтиленовые (ПЭ) трубы стандартными ножницами; используйте специальный труборез для достижения идеального угла в 90 градусов, предотвращая деформацию уплотнительного кольца внутри быстроразъемных фитингов.

• Сифонная изоляция подачи: всегда предусматривайте физический воздушный зазор или обратный обратный клапан на линии дренажа бытовых сточных вод, чтобы предотвратить перекачивание канализационных газов обратно в корпус станции.

• Компаньон по сухой поверхности: базовые станции роботов с водопроводом легко справляются с ежедневной влажной уборкой полов, но для уборки пыли с карнизов над полом, лестниц и узких подсобных углов требуется беспроводной стержневой пылесос с высокой всасывающей силой.

• Архитектура уведомления об утечках: размещение интеллектуального электронного датчика утечки воды под шкафом базовой станции сантехники обеспечивает немедленные автоматические оповещения смартфона о безопасности, если соединение трубки со временем ослабевает.

1. Выбор архитектурного местоположения: картирование доступа к воде вашей базовой станции

Прежде чем разматывать трубы или сверлить отверстия во внутренних шкафах, необходимо тщательно выбрать место установки. Выбранное вами место должно удовлетворять конкретным архитектурным и сантехническим ограничениям, чтобы обеспечить правильную работу.

Выбор неудачного места усложнит прокладку труб, нарушит работу самотековых дренажных линий и со временем увеличит риск случайного повреждения водой.

• Матрица правил близости: базовая станция должна располагаться на совершенно плоском, ровном полу в пределах 15 боковых футов (приблизительно 4,5 метров) от линии подачи холодной воды в жилом помещении и канализационной трубы. Он также должен располагаться на расстоянии не более 5 футов от невыключаемой стандартной электрической розетки.

• Ступица кухонной раковины: это самое популярное место установки. Он обеспечивает прямой доступ без каких-либо напряжений к угловому запорному клапану холодной воды и P-образному сливному трубопроводу кухонной раковины. Основной недостаток заключается в том, что вам придется просверлить 1,5-дюймовое отверстие в боковой части деревянного основания шкафа, чтобы провести чистые и грязные полиэтиленовые (ПЭ) линии к базовой станции робота.

• Стиральная машина в прачечной: подключение к служебным ящикам прачечной — исключительная альтернатива. Он обеспечивает открытые клапаны водопровода и открытый стояк стиральной машины для слива сточных вод, что полностью устраняет необходимость сверлить дорогую мебельную древесину.

• Петля для туалетного столика в ванной: отлично подходит для компактных или одноэтажных планировок. Вы можете получить чистую воду непосредственно из раковины в ванной и направить сливную трубку для сточных вод в выдвижной сливной патрубок раковины, используя специальный патрубок с скользящим соединением.

2. Полный контрольный список сантехнических компонентов: диаметры и клапаны.

Попытка подключить автоматизированное интеллектуальное устройство с помощью неподходящих адаптеров или некачественных виниловых аквариумных шлангов приведет к сбоям в работе водопровода. В роботизированных вакуумных модулях автоматической заправки используются полужесткие водопроводные линии высокой плотности, требующие специализированных аппаратных интерфейсов.

Перед началом проекта установки всегда сверяйте свой домашний набор инструментов с этим контрольным списком сертифицированных промышленных компонентов:

3. Пошаговый протокол установки подачи чистой воды

Подсоединение к основной линии холодной воды вашего дома должно выполняться в определенной и тщательной последовательности. Спешка с установкой или неспособность сбросить давление в линии могут привести к немедленному разбрызгиванию воды, появлению латунных соединений с поперечной резьбой и скрытой структурной сырости за гипсокартоном.

Следуйте этой пошаговой последовательности подключения водопровода, чтобы гарантировать герметичное и высокопроизводительное подключение чистой воды:

1. Изолируйте угловой клапан холодной воды: время: 2 минуты.

Найдите угловой запорный клапан холодной воды под раковиной (обычно это труба с правой стороны). Поверните овальную металлическую ручку полностью по часовой стрелке до упора. Полностью откройте кран на раковине, чтобы стравить оставшееся давление в линии, и подложите небольшое полотенце под корпус клапана.

2. Завинтите латунный Т-образный переходник: время: 5 минут.

С помощью разводного ключа ослабьте и отвинтите гибкую металлическую оплетку крана от верхней части резьбы углового клапана. Навинтите латунный компрессионный Т-образный переходник непосредственно на угловой клапан. Плотно затяните его вручную, затем сделайте еще 1/4 оборота гаечным ключом. Снова прикрепите линию основного крана к верхней части Т-образного клапана.

3. Установите линейный клапан давления: время: 3 минуты.

Отмерьте 6-дюймовый сегмент вашей полиэтиленовой трубки диаметром 1/4 дюйма. Используйте острый труборез, чтобы сделать идеальный квадратный разрез под углом 90 градусов поперек линии трубы. Вставьте один конец в выходное отверстие диаметром 1/4 дюйма вашего нового латунного Т-образного клапана. Вставьте противоположный конец во впускное отверстие со стрелкой встроенного редукционного клапана (PRV), сильно нажимая, пока трубка не пройдет мимо внутреннего уплотнительного кольца.

4. Проложите трубки и фиксаторы сиденья: время: 5 минут.

Пропустите оставшуюся часть полиэтиленовой трубки диаметром 1/4 дюйма от выходной стороны PRV через отверстия в шкафу к задней части базовой станции робота. Вставьте линию прямо в входное отверстие для чистой воды станции. Вставьте пластиковые стопорные зажимы в форме подковы под воротник каждого быстроразъемного фитинга, чтобы трубка не могла расшататься под давлением.

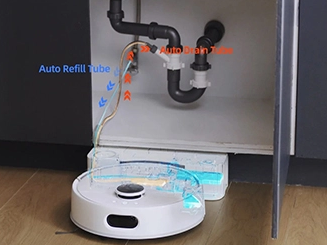

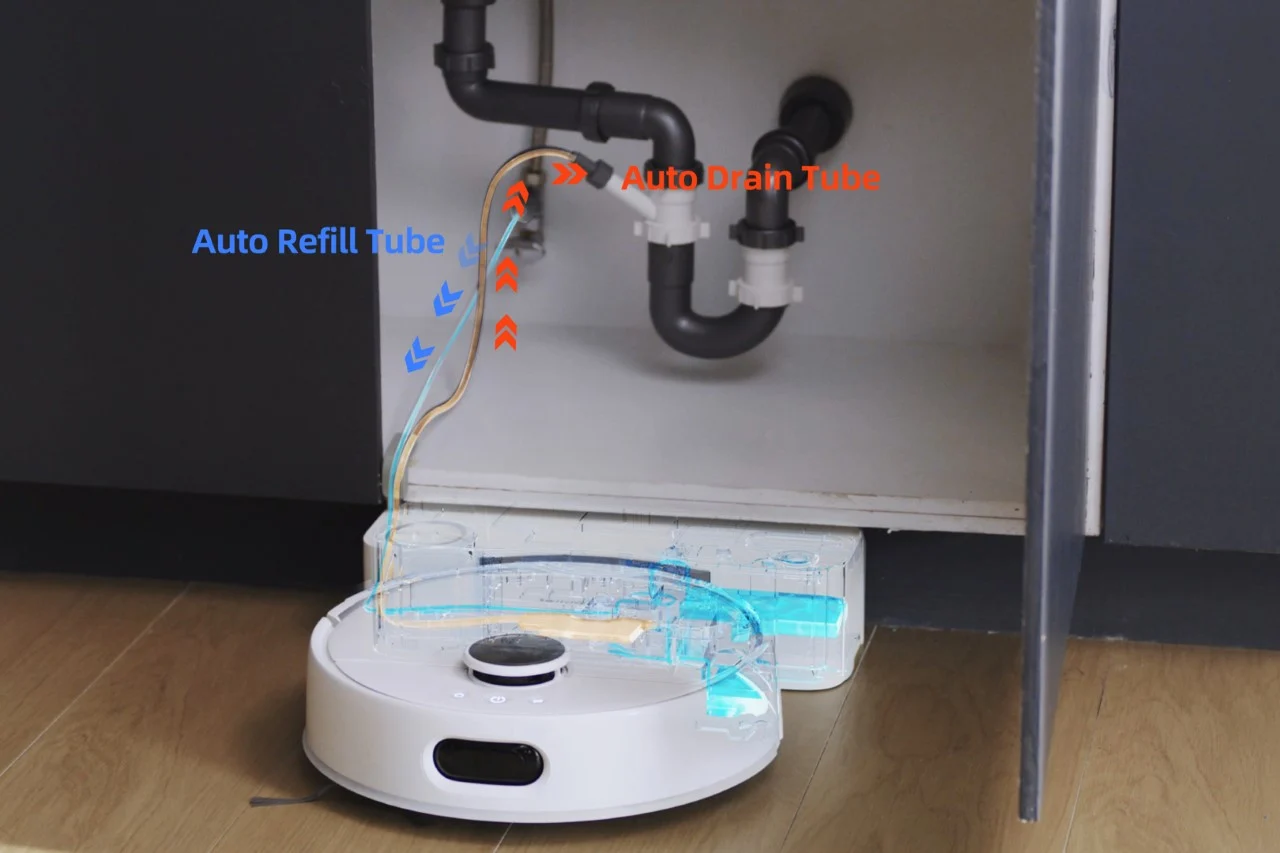

4. Конфигурация дренажа сточных вод: воздушные зазоры и изоляция сточных вод.

Прокладка подачи чистой воды — это только половина задачи установки; Вы также должны спроектировать безопасный дренажный путь для удаления сточных вод, образующихся во время циклов мытья шваброй. Поскольку сточная вода содержит волосы, жир для пола и биологическую грязь, неправильная утилизация ее может создать серьезную санитарную угрозу.

Понимание физики канализации гарантирует, что в вашем доме не будет токсичных канализационных труб и неприятных запахов.

[Слив сточных вод базовой станции] ---> 1/4-дюймовая дренажная линия из полиэтилена ---> Откидная петля

|

[P-образная ловушка канализационной линии] <--- Фитинг прерывателя воздушного зазора <-----------------+ (препятствует откачке токсичного газа)

• Опасность прямого сифонирования: никогда не заклеивайте и не заклеивайте линию сточных вод робота непосредственно в бытовую водосточную или канализационную трубу без защиты. Когда большой объем воды стекает по трубам вашего дома, внутри водопроводных труб создается мощный вакуум отрицательного давления. Если линия вашего робота напрямую соединена со сливом, этот вакуум будет откачивать грязную канализационную воду и токсичные канализационные газы (например, метан и сероводород) обратно через трубу, загрязняя чистый корпус базовой станции.

• Мандат на прерыватель воздушного зазора: чтобы навсегда изолировать ваш умный бытовой прибор от загрязнения канализации, вы должны установить физический фитинг для прерывателя воздушного зазора в точке слива. При прокладке в стояк прачечной подвешивайте сливную трубку диаметром 1/4 дюйма как минимум на 2 дюйма выше верхнего края отверстия стояка с помощью жесткого пластикового кронштейна. Этот физический зазор гарантирует, что даже во время серьезной аварии в канализации сточные воды будут выливаться на пол прачечной, а не двигаться назад во внутренние водопроводные линии вашего робота.

• Управление гравитационными уклонами: в отличие от трубопровода чистой воды, который легко перемещается под постоянным давлением в жилых помещениях, насос сточных вод базовой станции оказывает лишь небольшое давление для смывания сточных вод. Дренажная линия должна иметь непрерывный нисходящий уклон от базовой станции до бытовой канализации. Любые сильные восходящие петли или провисания трубной линии будут захватывать тяжелый ил, что приведет к засорению линии и возникновению неисправности «Ошибка дренажа сточных вод» на вашем роботе.

5. Бесшовная интеграция: проводные роботы-швабры или беспроводные пылесосы

Разрабатывая современную домашнюю автоматическую процедуру уборки, важно понимать, что робот-пылесос, интегрированный в сантехнику, представляет собой узкоспециализированный инструмент для работы с одной поверхностью. Подключение базовой станции к системе водоснабжения вашего дома создает высокопроизводительный центр ежедневного обслуживания, но он не удовлетворяет все потребности в уборке в стандартном домашнем хозяйстве.

Чтобы по-настоящему оптимизировать процедуру обслуживания дома, вам необходимо объединить эту стационарную систему с гибким ручным сопутствующим инструментом.

[Матрица умной очистки]

|

+---> Робот-швабра с проводным подключением ---> Запускается каждое утро ---> Автоматическое обслуживание влажных полов

+---> Беспроводной пылесос ---> Работает каждые выходные ---> Ручная глубокая детализация и над полом

• Чемпион по фиксированной инфраструктуре: водопроводный робот-пылесос не имеет себе равных в автоматическом поддержании твердых поверхностей пола. Запуск проводной машины каждое утро гарантирует, что пыль с поверхности, грязные следы и световые пятна будут сметены и вытерты шваброй, прежде чем они успеют высохнуть и превратиться в пятна. Поскольку базовая станция автоматически наполняет и промывает свои резервуары, она работает бесперебойно в течение нескольких недель, не требуя человеческих усилий, что делает ее идеальным инструментом для постоянного ухода за полом с твердым покрытием.

• Решение для детализации с помощью беспроводной палки. Однако стационарный робот-пылесос работает в строгих физических ограничениях. Он не может чистить высокие подоконники, вытирать пыль в потолочных вентиляционных отверстиях или проникать в узкие щели непосредственно за шкафом собственной сантехнической базовой станции. Кроме того, роботу не хватает большого объема воздушного потока, необходимого для удаления глубокой пыли с плюшевых ковров. Легкий модульный беспроводной пылесос, оснащенный моторизованной щеточной головкой и насадкой для узкой щели, является незаменимым инструментом для проведения генеральной уборки по выходным, ухода за лестницей и деликатной уборки пыли над полом.

6. Испытание под давлением, калибровка и проверка обнаружения утечек.

Заключительный этап любого проекта сантехники в жилом доме сосредоточен на строгом контроле качества. После того, как все линии проложены и установлены, поспешное прижатие базовой станции к стене может скрыть микропротечки, которые могут медленно гнить половицы или со временем деформировать деревянные шкафы.

Следуйте этой систематической процедуре калибровки давления, чтобы гарантировать, что ваша проводная установка останется безопасной и сухой на долгие годы:

• Проход постепенного повышения давления: не открывайте латунный угловой клапан сразу настежь. Поверните ручку клапана против часовой стрелки всего на 10 градусов, позволяя воде медленно сочиться в полиэтиленовые линии диаметром 1/4 дюйма. Внимательно прислушайтесь к звуку текущей воды. Если трубка была обрезана неровно или фитинг ослаблен, вы сразу увидите, как на стыке образуются микрокапли. В случае появления утечки немедленно закройте клапан, снимите стопорный зажим и снова обрежьте конец трубки до идеально ровного края.

• Испытание при полной нагрузке сети: как только линии заполнятся водой и останутся сухими, полностью откройте угловой клапан, чтобы подвергнуть систему воздействию полного статического давления в линии вашего дома. Оставьте шкаф открытым и осматривайте каждое соединение каждые 15 минут в течение часа, протирая соединения сухим бумажным полотенцем, чтобы собрать скрытые капельки влаги.

• Уровень безопасности электронного датчика. Чтобы гарантировать долгосрочную безопасность, поместите интеллектуальный беспроводной электронный датчик утечки воды на пол шкафа прямо под латунным Т-образным клапаном и задней частью базовой станции робота. Если внутреннее уплотнительное кольцо выйдет из строя или соединение ослабнет в течение нескольких лет, датчик мгновенно обнаружит влагу. Он подаст громкий звуковой сигнал и отправит автоматическое уведомление прямо на ваш смартфон, что позволит вам перекрыть водопроводы до того, как может произойти какой-либо ущерб структурному имуществу.

Часто задаваемые вопросы: Продвинутая сантехника и калибровка интеллектуальных устройств

Вопрос: Могу ли я подключиться к линии подачи горячей воды, если угловой клапан холодной воды под кухонной раковиной заблокирован или замерз?

О: Абсолютно нет. Никогда не подключайте впускную линию автоматической дозаправки робота-пылесоса к трубе подачи горячей воды в жилом доме. Линии чистой воды и внутренние электронные электромагнитные клапаны внутри базовой станции робота изготовлены из полиэтилена низкой плотности и силиконовых прокладок, рассчитанных на температуру окружающей холодной воды (обычно ниже 35°C или 95°F). Отправка горячей водопроводной воды (от $50^{circ} ext{C}$ до $65^{circ} ext{C}$) в базовую станцию ​​приведет к деформации пластиковых каналов для воды, расплавлению внутренних микрофильтров и безвозвратному разрушению модуля автозаправки, что приведет к аннулированию гарантии производителя.

Вопрос: Что произойдет с водопроводной системой, если зимой в моем доме будет минусовая температура и трубы замерзнут?

О: Если базовая станция вашего робота установлена ​​внутри неизолированного подсобного помещения, прихожей или закрытой веранды, температура которой опускается ниже нуля ($0^{circ} ext{C}$ или $32^{circ} ext{F}$), вода внутри тонких 1/4-дюймовых полиэтиленовых линий замерзнет и расширится. Это расширение льда расколет стенки пластиковых трубок и треснет внутренние акриловые клапаны водяного коллектора базовой станции. Если ваши трубы подвержены риску замерзания, вам необходимо выполнить процедуру подготовки к зиме: закройте главный латунный угловой клапан, снимите полиэтиленовую трубку и запустите ручной диагностический цикл дренажа, чтобы полностью удалить всю оставшуюся влагу из внутренних насосов базовой станции.

Вопрос: Как далеко я могу проложить водопроводные трубы из полиэтилена диаметром 1/4 дюйма от раковины до базовой станции робота, не вызывая при этом серьезного падения потока?

Ответ: Вы можете безопасно прокладывать линии чистой воды из полиэтилена диаметром 1/4 дюйма на максимальное боковое расстояние 30 футов (приблизительно 9 метров) от источника воды, при условии, что базовое давление водопроводной сети вашего дома находится на стандартном уровне от 40 до 50 фунтов на квадратный дюйм. Проточная вода через узкую трубку создает незначительное сопротивление трения, которое слегка снижает давление в линии на больших расстояниях. Если ваш боковой пробег должен превышать 30 футов, чтобы добраться до робота, вам следует модернизировать первый участок пути до более широкой полиэтиленовой линии диаметром 3/8 дюйма, чтобы минимизировать трение, опустившись до линии шириной 1/4 дюйма с помощью переходного фитинга прямо в задней части базовой станции.

Вопрос: Нужно ли мне устанавливать встроенный фильтр для отстоя воды, если вода в моем доме поступает из частной колодезной системы?

О: Да, если в вашем доме вода поступает из частной колодезной системы или местных коммунальных сетей, склонных к высокому содержанию минеральных отложений, настоятельно рекомендуется установить специальный встроенный фильтр для осадочной воды. Вода из колодца часто содержит микроскопические крупинки абразивного песка, растворенную железную ржавчину и мелкий ил. Хотя эти крошечные частицы безвредны при использовании крана на кухонной раковине, они быстро собираются внутри микросетчатых впускных экранов базовой станции робота. Накопление осадка блокирует поток воды и приводит к тому, что машина запускает автоматические коды ошибок «Нехватка чистой воды».

Вопрос: Почему базовая станция выдает код «Ошибка подачи воды», хотя латунный угловой клапан полностью открыт?

Ответ: Код «Ошибка на входе воды» обычно указывает на механическое ограничение потока, часто вызванное перегибом трубы или чрезмерно активным редукционным клапаном. Осмотрите весь участок полиэтиленовой трубки диаметром 1/4 дюйма, проверяя, нет ли крутых изгибов за шкафом, где линия могла согнуться, блокируя поток воды. Кроме того, убедитесь, что ваш встроенный редукционный клапан (PRV) не был установлен слишком низко; Если давление входящей воды упадет ниже 20 фунтов на квадратный дюйм, внутренний таймер базовой станции зарегистрирует ошибку тайм-аута, прежде чем чистый резервуар сможет полностью заполниться.

Вопрос: Законно ли в соответствии со стандартами местных сантехнических норм и правил жилых домов подключать робот-пылесос непосредственно к бытовым канализационным линиям?

О: Да, прямые подключения полностью законны в соответствии со стандартными рекомендациями Единого сантехнического кодекса (UPC) при условии, что вы установили сертифицированный обратный клапан или физический выключатель воздушного зазора на линии сточных вод. Правила кодекса строго запрещают любое прямое герметичное соединение между источником бытовых сточных вод и канализационной линией, чтобы предотвратить попадание загрязненного канализационного воздуха в жилые помещения. Использование одобренного патрубка для посудомоечной машины или свободного крепления кронштейна над открытым стояком обеспечивает полное соответствие сантехническим нормам.

Заключение

Подключение базовой станции вашего интеллектуального робота-пылесоса к системе водоснабжения вашего дома — это исключительно эффективная модернизация дома, которая заменяет ручные циклы работы автоматическим удобством. Чтобы максимально продлить срок службы этой системы, вы должны избегать поспешной установки и внедрить дисциплинированный, пошаговый протокол сантехнических работ. Обязательно снизьте скорость линии с помощью встроенного редукционного клапана, чтобы защитить внутренние микросоленоиды вашего устройства, сделайте чистые квадратные разрезы под углом 90 градусов на всех полиэтиленовых трубках, чтобы предотвратить утечку уплотнительных колец, и включите физический прерыватель воздушного зазора на дренажных линиях, чтобы блокировать канализационные газы. Объединив этот автоматический концентратор для мытья полов с беспроводным ручным пылесосом с высоким крутящим моментом для обработки деталей над полом, вы сможете безопасно и без усилий поддерживать безупречный, красивый дом круглый год.
